불규칙한 모양의 제품 위에 적절한 스킨 필름 드레이프를 보장하기 위해 진공 포장(VSP) 트레이의 올바른 트레이 깊이와 형상을 결정하는 방법은 무엇입니까?

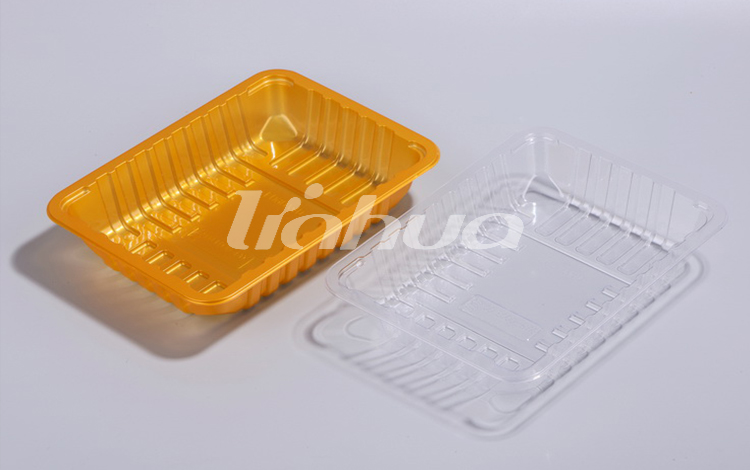

올바른 트레이 깊이 진공포장(VSP) 트레이 되어야 한다 제품의 가장 높은 부분보다 최소 10~15mm 더 깊습니다. 그리고 트레이 형상은 제품의 발자국을 밀접하게 반영하여 피부 필름이 브리징, 주름 또는 불완전한 접촉 없이 균일하게 늘어질 수 있도록 해야 합니다. 처음부터 이를 올바르게 수행하면 가장 일반적인 VSP 결함을 제거하고 유통기한, 밀봉 무결성 및 소매 진열을 직접적으로 보호할 수 있습니다.

이 가이드에서는 크기 조정을 위한 실용적인 방법을 안내합니다. 진공포장(VSP) 트레이 정확하게 — 깊이 계산, 벽 각도 선택, 플랜지 치수 및 제품 모양의 복잡성이 모든 결정에 어떻게 영향을 미치는지 다룹니다.

트레이 깊이가 가장 중요한 단일 치수인 이유

에서 진공포장(VSP) 트레이 , 피부 필름은 사이에 가열됩니다 130°C 및 160°C 그런 다음 진공 압력에 의해 제품 위로 끌어내려집니다. 일반적으로 5 및 20mbar 잔류 압력 . 필름은 트레이 베이스에 밀봉되기 전에 플랜지 평면에서 제품 윤곽선을 따라 아래로 이동해야 합니다.

트레이가 너무 얕으면 필름이 제품의 측면과 언더컷에 완전히 맞을 수 없어 진공 상태를 손상시키고 산화를 가속화하는 에어 포켓이 생성됩니다. 트레이가 너무 깊으면 과도한 필름 재료가 바닥에서 접히고 주름이 져 보기에 좋지 않은 팩이 생성되고 밀봉 영역에 누출 지점이 생길 수 있습니다.

실제 규칙: 트레이 내부 깊이 = 최대 제품 높이 10~15mm . 뼈가 있는 부위나 튀어나온 부분이 있는 해산물의 경우 버퍼를 최대 100%까지 늘립니다. 18~22mm 날카로운 형상 위로 필름이 늘어나는 것을 설명합니다.

트레이 설계 전 불규칙한 제품 형상 측정

용지함 크기를 지정하기 전에 진공포장(VSP) 트레이 , 구조화된 제품 프로파일링 프로세스를 수행합니다. 양고기 덩어리, 연어 필레 전체 또는 속을 채운 가금류 고기와 같은 불규칙한 제품은 단순한 직사각형으로 처리할 수 없습니다.

수집할 주요 측정항목

• 최대 높이(Z축): 최소 20~30단위의 통계적으로 대표적인 표본 전체에서 가장 높은 지점을 측정합니다. 평균이 아닌 95번째 백분위수 값을 사용합니다.
• 발자국 크기(X 및 Y축): 돌출된 요소를 포함하여 가장 넓고 가장 긴 범위를 측정합니다.
• 언더컷 깊이: 본인 제품의 경우 필름이 튀어나온 뼈나 가장자리 아래에서 측면으로 얼마나 멀리 이동해야 하는지 측정합니다.
• 중량 범위 및 밀도 변화: 더 무겁고 밀도가 높은 제품은 진공 청소기로 청소하는 동안 압축되어 높이가 최대 5~8% .

이러한 측정값은 트레이 깊이와 벽 형상 사양에 직접 반영되며 초기 생산 실행 후 비용이 많이 드는 툴링 재설계를 방지합니다.

최적의 필름 드레이프를 위한 벽 각도 및 초안 설계

측벽 각도(구배 각도라고도 함) 진공포장(VSP) 트레이 스킨 필름이 제품 가장자리에 얼마나 매끄럽게 일치하는지에 중요한 역할을 합니다. 벽이 너무 수직이면 필름 이동이 제한되고 트레이 모서리에 브리징이 발생합니다.

표준 업계 지침에서는 다음을 권장합니다. 수직에서 7° ~ 12°의 구배 각도 VSP 애플리케이션용. 높이 변화가 뚜렷하거나 언더컷이 심한 제품의 경우 드래프트를 다음으로 늘립니다. 14°~18° 필름을 과도하게 늘리지 않고도 필름에 더 많은 공간을 확보할 수 있습니다.

코너 반경 문제

날카로운 내부 모서리는 필름 손상의 가장 일반적인 원인 중 하나입니다. 진공포장(VSP) 트레이 . 필름은 두 축의 모서리 주변을 동시에 늘려야 하며 해당 지점에 응력을 집중시켜야 합니다. 일반적으로:

• 내부 베이스 코너 반경: 최소 3mm, 이상적으로는 5~8mm
• 내부 벽에서 베이스로의 전환 반경: 최소 4mm
• 외부 플랜지 코너 반경: 최소 2mm 일관된 밀봉 압력을 지원하기 위해

플랜지 폭 및 씰 영역 사양

플랜지는 수평 테두리입니다. 진공포장(VSP) 트레이 여기서 스킨 필름은 트레이 기판에 밀봉됩니다. 크기가 작거나 잘못 설계된 플랜지는 소매 VSP 팩의 밀봉 실패의 주요 원인 중 하나입니다.

권장 플랜지 폭은 표준 소매 팩의 경우 8~12mm . 800g 이상의 제품을 운반하는 대형 트레이의 경우 플랜지 폭을 다음으로 늘립니다. 12~15mm 밀봉 압력을 보다 균등하게 분배하고 운송 중 벗겨짐 위험을 줄입니다.

플랜지 표면은 평평하고 뒤틀림이 없어야 합니다. 다음과 같은 결정성이 높은 트레이 재료 재활용 함량이 30% 이상인 CPET 또는 rPET , 열성형 중에 플랜지 뒤틀림이 발생하기 쉽고 더 엄격한 툴링 공차가 필요합니다. 일반적으로 ±0.2mm 평탄도 편차 씰존 건너편.

제품 카테고리별 트레이 깊이 및 형상 참조

다음 표는 선택을 위한 실제적인 참고 자료를 제공합니다. 진공포장(VSP) 트레이 스킨 포장 라인에서 처리되는 가장 일반적인 제품 카테고리의 치수:

필름 두께와 신축성이 트레이 형상 결정에 미치는 영향

에 사용되는 스킨 필름 진공포장(VSP) 트레이 무한히 늘어나지는 않습니다. 대부분의 상업용 VSP 상단 필름은 총 두께가 2.5mm인 공압출 구조입니다. 50~100μm 그리고 파단신율 300% ~ 600% . 그러나 얇아지거나 핀홀이 없는 효과적인 드로잉 깊이는 훨씬 더 보수적입니다. 일반적으로 다음으로 제한됩니다. 1:1.5 ~ 1:2.5의 드로잉 비율 (가장 작은 측면 치수까지의 깊이).

이는 내부 너비가 다음과 같은 좁은 트레이의 경우를 의미합니다. 80mm , 신뢰할 수 있는 최대 피부막 인출 깊이는 대략 다음과 같습니다. 120~200mm . 이 외에도 베이스 모서리의 필름이 얇아지는 것은 구조적 위험이 됩니다. 제품 깊이가 이 비율을 초과하는 경우 해결책은 트레이 형상을 깊게 하기보다는 넓혀 필름 인발 응력을 더 넓은 표면적에 분산시키는 것입니다.

뼈가 있거나 모서리가 날카로운 제품의 경우 항상 필름에 15-20 N의 최소 천공 저항 두께에 관계없이 ASTM F1306 또는 이와 동등한 방법으로 측정되었습니다.

새로운 VSP 트레이 형식에 대한 툴링 검증 및 시험 프로토콜

트레이 치수가 지정되면 전체 툴링 생산을 시작하기 전에 구조화된 검증 시험이 필수적입니다. 진공포장(VSP) 트레이 형식. 이 단계를 건너뛰는 것은 VSP 라인 시운전에서 가장 비용이 많이 드는 실수입니다.

권장 검증 단계

1. 프로토타입 트레이 생산: 강철 툴링을 절단하기 전에 소프트 툴링이나 3D 프린팅 인서트를 사용하여 목표 치수에 맞게 200~500개 트레이의 소규모 배치를 실행합니다.
2. 필름 드레이프 평가: SKU당 30개의 샘플에 걸쳐 브리징, 주름 및 접촉 균일성을 육안으로 검사합니다.
3. 잔류 산소 테스트: 산소 분석기를 사용하여 헤드스페이스 산소를 측정합니다. 대상: <0.5% O2 신선한 고기 적용을 위해.
4. 씰 박리 강도 테스트: ASTM F88에 따라 박리 강도 테스트를 수행합니다. 소매 VSP에 대한 최소 허용 값: 8~15N/15mm .
5. 가속화된 유효기간 연구: 목표 소매 온도(일반적으로 0°C ~ 4°C ) 3일, 7일, 14일, 21일에 미생물학적 및 시각적 품질을 평가합니다.
6. 분포 시뮬레이션: 밀봉된 팩은 ISTA 2A 또는 이와 동등한 이동 테스트를 거쳐 기계적 응력 하에서 형상 관련 밀봉 실패를 식별합니다.

6가지 검증 단계를 모두 통과한 후에만 최종 생산 툴링을 시운전해야 합니다. 이 프로세스는 일반적으로 3~6주 새로운 VSP 트레이 형식 출시로 인해 비용이 많이 드는 리콜이나 출시 후 라인 가동 중단 시간을 방지할 수 있습니다.

일반적인 기하학 실수와 이를 피하는 방법

숙련된 패키징 엔지니어라도 특정 항목을 지정할 때 형상 오류가 반복적으로 발생합니다. 진공포장(VSP) 트레이 새 제품을 위해. 다음은 가장 자주 발생하는 문제입니다.

• 95번째 백분위수가 아닌 평균 제품 높이를 기준으로 한 언더사이징 트레이 깊이: 항상 평균이 아닌 가장 큰 현실적인 제품 단위를 위해 디자인하십시오. 브리징 필름이 포함된 단일 대형 제품은 전체 팩의 유효 기간 주장을 무효화합니다.
• 타원형 또는 비대칭 제품의 경우 직사각형 트레이 사용: 트레이 모서리에 빈 공간이 너무 많으면 필름 연신 응력이 증가하고 주름이 발생합니다. 맞춤형 모양 또는 타원형 트레이는 생선이나 드럼스틱과 같은 제품의 드레이프를 크게 향상시킵니다.
• 깊이 계산에서 흡수 패드 높이 무시: 3~5mm의 흡수 패드는 유효 제품 높이를 높이므로 트레이 깊이 사양에 포함되어야 합니다.
• 밀봉 도구에 비해 너무 좁은 플랜지 지정: 보다 좁은 플랜지 7mm 전체 생산 과정에서 일관된 밀봉 결합을 위해 충분한 밀봉 표면을 제공하는 경우는 거의 없습니다.
• 콜드체인 유통 중 트레이 적재를 고려하지 못함: 구배 각도가 가파르고 깊이가 깊은 트레이는 적재 하중으로 인해 붕괴되거나 변형되기 쉽습니다. 최소 벽 두께를 지정하십시오. rPET 트레이의 경우 0.4–0.6mm 딥 드로우 형식으로 제공됩니다.
